Реальная вместимость газовой цистерны
Самый частый вопрос, который задают участники рынка, звучит просто: «Сколько тонн газа в цистерне?» Но геометрический объем сосуда и масса продукта внутри него — не одно и то же. Чтобы определить реальную вместимость, необходимо учитывать допустимый объем налива, плотность конкретного продукта, его температуру и грузоподъемность вагона.
Поэтому и на вопрос «сколько литров в цистерне» нельзя корректно ответить одной цифрой без уточнения типа вагона и его модели. Геометрический объем цистерны измеряется в литрах или кубических метрах и показывает полный объем емкости. Но заполнить его сжиженным углеводородным газом полностью нельзя: при повышении температуры жидкая фаза СУГ расширяется, поэтому в цистерне должно оставаться свободное пространство.
При перевозке СУГ в железнодорожных цистернах применяется ограничение по степени наполнения — не более 85% геометрического объёма котла. Это требование связано с физическими свойствами сжиженного газа: при повышении температуры жидкая фаза расширяется, поэтому часть объёма должна оставаться свободной. Превышать установленный предел наполнения нельзя.
С экономической точки зрения перевозчики и грузоотправители стремятся максимально использовать допустимый объём цистерны. Однако фактическая масса загружаемого СУГ зависит также от состава продукта, его плотности, температуры налива и грузоподъёмности вагона.
Следующий важный параметр — плотность. Невозможно точно посчитать, сколько тонн газа в цистерне, без уточнения вида СУГ, его состава и температуры.
Плотность пропана, бутана и пропан-бутановых смесей различается. Кроме того, плотность сжиженного газа чувствительна к температуре груза: при снижении температуры плотность жидкой фазы увеличивается, при повышении — уменьшается. Поэтому одинаковый объем СУГ при разных температурах может иметь разную массу.
Именно сочетание допустимого объема налива, плотности продукта и его температуры определяет, сколько тонн СУГ фактически может быть загружено в конкретную железнодорожную цистерну. Если говорить объеме цистерны газа, важно различать паспортную вместимость котла и объем, который фактически может занимать перевозимый продукт.
Характеристики цистерн и нормативная база
Когда мы говорим о физическом объеме цистерны для газа, необходимо учитывать конкретную модель и ее технические характеристики.

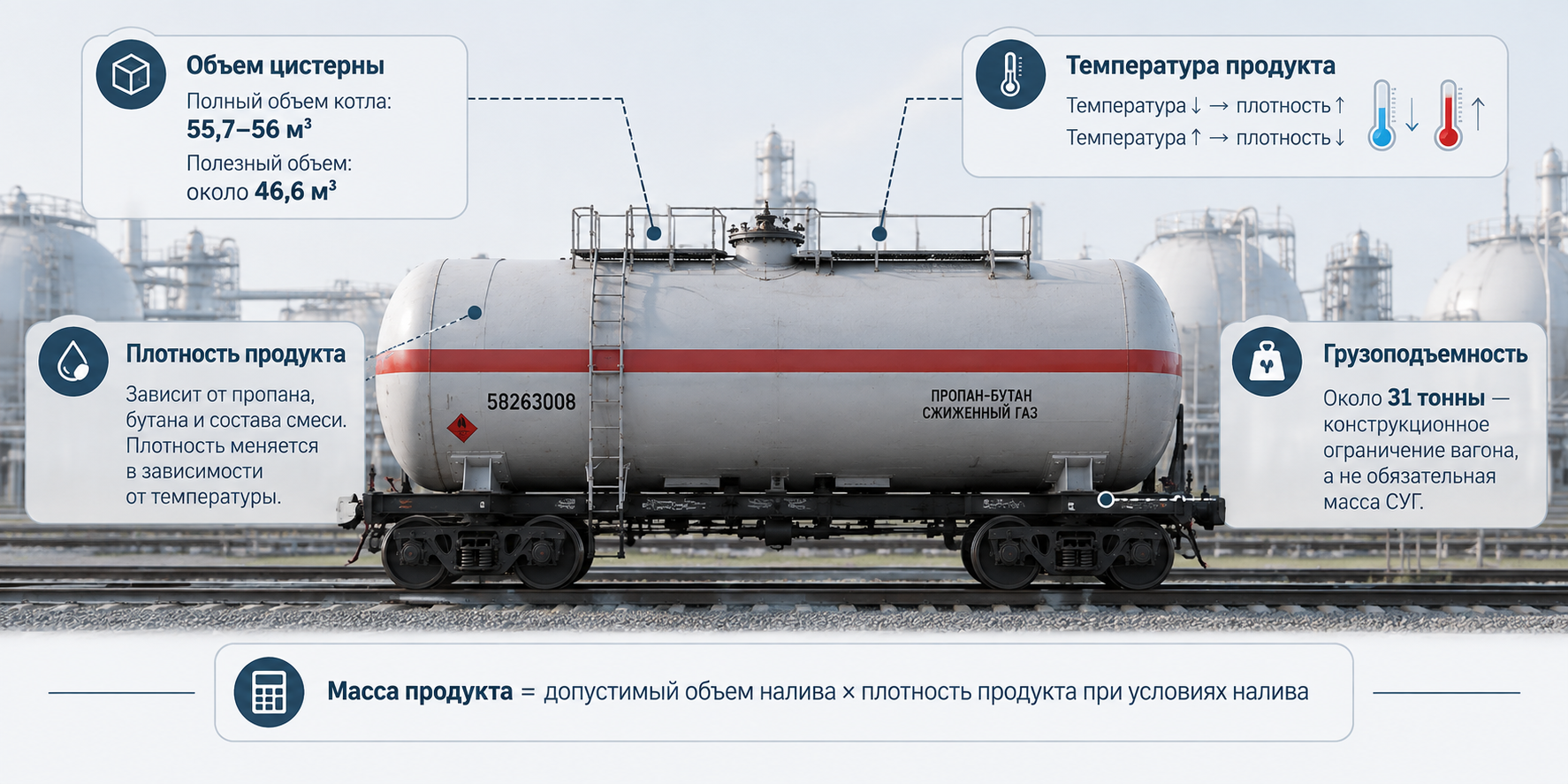

Одна из известных моделей железнодорожных цистерн для перевозки СУГ — 15-1200. Полный объем ее котла составляет около 55,7–56 м³, а полезный объем — порядка 46,6 м³. В литрах это соответственно около 56 000 и 46 600 литров.
Именно полезный, а не полный геометрический объем представляет основной интерес при расчете возможной загрузки продукта.
Грузоподъемность модели 15-1200 составляет около 31 тонны. Однако это не означает, что в цистерну при любой загрузке войдет именно 31 тонна СУГ. Грузоподъемность — конструкционное ограничение вагона. Фактическая масса груза определяется допустимым объемом налива и плотностью перевозимого продукта и при этом не должна превышать установленную грузоподъемность.
Для продукта с относительно низкой плотностью, например жидкого пропана, ограничение по допустимому объему может быть достигнуто раньше, чем груз достигнет максимальной грузоподъемности вагона.
Поэтому вместимость жд цистерны в тоннах нельзя определить только по цифре, указанной в характеристиках вагона. Необходимо одновременно учитывать:
- полный и полезный объем котла;
- допустимую степень наполнения для перевозимого продукта;
- состав СУГ;
- плотность продукта при условиях налива;
- максимальную грузоподъемность вагона.
Помимо вместимости и грузоподъёмности, при планировании поставки необходимо учитывать длину вагона-цистерны и совместимость подвижного состава со сливоналивной эстакадой получателя. Для ряда распространённых моделей длина составляет около 12 метров, однако фактические габариты зависят от конструкции вагона. Расположение наливных и сливных устройств должно соответствовать оборудованию эстакады. От этого зависит, сколько вагонов можно одновременно разместить под сливом и потребуется ли дополнительная перестановка состава.
Тот же принцип применяется, когда рассчитывается объем железнодорожной цистерны для нефтепродуктов: необходимо соотнести вместимость конкретной модели с характеристиками перевозимого топлива.
Для железнодорожных цистерн с бензином, дизельным топливом и другими нефтепродуктами объем в кубических метрах переводится в массу через плотность конкретного продукта. При этом допустимая степень наполнения определяется типом нефтепродукта, конструкцией цистерны и применимыми требованиями перевозки.
Поэтому запрос «цистерна для нефтепродуктов объем» может означать две разные характеристики: вместимость в литрах или кубических метрах и фактическую массу перевозимого продукта. Соответственно, объем цистерны для нефтепродуктов в тоннах также не имеет одного универсального значения для всех видов топлива и моделей вагонов.
Практическое применение расчетов в поставках
Знание того, сколько тонн газа в цистерне помещается физически, недостаточно для построения эффективной логистической схемы. Профессиональный участник рынка связывает вместимость с коммерческими условиями, характеристиками продукта, маршрутом и оборотом подвижного состава.
На внебиржевых поставках, где цена и объем фиксируются прямым договором, а не биржевым стаканом, точность расчета массы особенно важна.
Ошибка в расчете может привести к неверному определению необходимого количества вагонов, расхождению между запланированным и фактически отгруженным объемом, дополнительным транспортным расходам. Если же фактическая масса груза превышает установленную грузоподъемность вагона, возникают риски перегруза и соответствующих санкций.

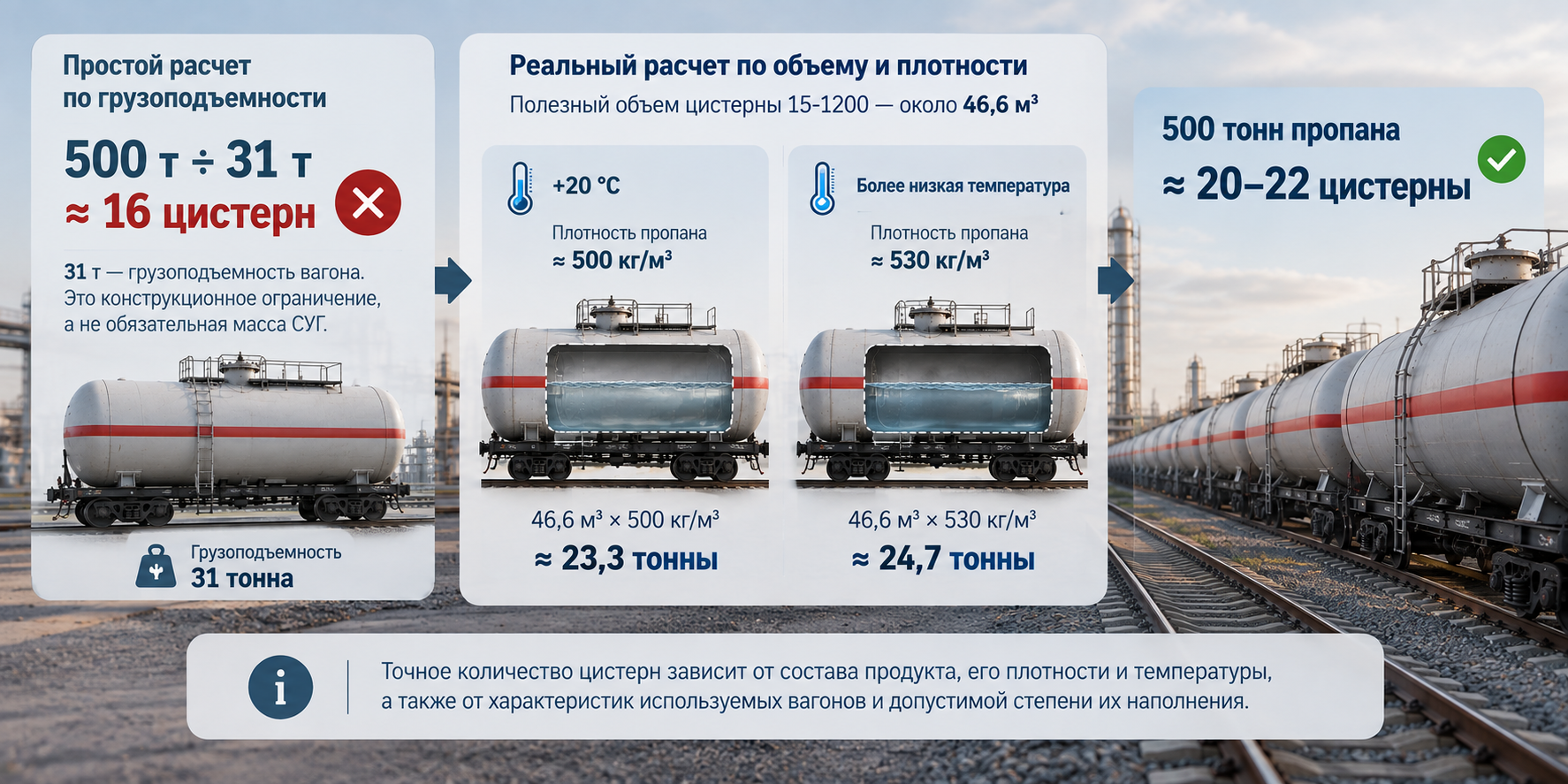

Рассмотрим типовую ситуацию. Трейдеру необходимо отгрузить 500 тонн пропана.
Простое деление 500 тонн на паспортную грузоподъемность цистерны 15-1200 — около 31 тонны — даст примерно 16–17 вагонов. Но для пропана такой расчет некорректен: конструкционная грузоподъемность вагона и фактическая масса продукта, которую можно разместить в допустимом объеме, — разные величины.
Если использовать полезный объем цистерны около 46,6 м³ и принять для примера плотность жидкого пропана при +20 °C примерно 500 кг/м³, расчетная масса составит:
46,6 × 500 = 23 300 кг, или около 23,3 тонны.
При более низкой температуре плотность продукта увеличивается. Например, при условной плотности около 530 кг/м³ в том же объеме расчетная масса составит:
46,6 × 530 = 24 698 кг, или около 24,7 тонны.
При планировании поставки важно учитывать не только массу отгруженного СУГ, но и возможные технологические потери при сливе и приёмке продукта. Их величина зависит от оборудования газовой базы, температуры продукта, длины и диаметра сливных коммуникаций, технологии проведения операций и других условий.
Например, при условно принятом уровне потерь 1% из партии 500 тонн расчётная разница составит 5 тонн, а масса после вычета таких потерь — 495 тонн. Это иллюстративный пример, а не универсальный норматив: фактические потери на конкретном объекте могут отличаться. При заключении договора необходимо заранее определить порядок учёта, измерения и документального оформления расхождений между массой отгруженного и принятого продукта.
Таким образом, для перевозки партии в 500 тонн потребуется уже не 16 вагонов, рассчитанных исходя из паспортной грузоподъемности, а ориентировочно около 20–22 цистерн. Точное количество зависит от фактического состава продукта, его плотности и температуры налива, характеристик используемых цистерн и допустимой степени их наполнения.Именно поэтому для расчета количества тонн топлива в железнодорожной цистерне требует расчета по конкретному продукту и конкретному вагону, а не только проверки паспортной грузоподъемности.
Компания «Сфайрос» сталкивается с подобными задачами при планировании внебиржевых поставок и логистических схем. Масса партии и необходимое количество подвижного состава должны рассчитываться до подачи заявки на налив, с учетом характеристик продукта и используемых цистерн.
Для покупателя точный расчет означает более предсказуемую поставку: можно заранее определить необходимое количество вагонов, оценить транспортные расходы и снизить риск расхождения между запланированным и фактически поставленным объемом.
Пошаговый алгоритм расчета тоннажа
Практическая ценность для логиста, снабженца или собственника АГЗС заключается в возможности самостоятельно проверить расчет поставщика и понять, откуда берется количество тонн в одной цистерне.
В упрощенном виде расчет можно представить следующим образом:
Масса продукта = допустимый объем налива × плотность продукта при условиях налива
При этом полученная масса не должна превышать установленную грузоподъемность вагона.
Если в технических характеристиках конкретной цистерны указан полезный объем, для предварительного расчета следует использовать именно его. Если известен только полный геометрический объем, необходимо определить допустимую степень наполнения для конкретного продукта и условий перевозки.
Основные переменные:
- Геометрический объем цистерны — паспортная величина котла, указанная в кубических метрах или литрах.
- Допустимый объем налива — объем продукта, который разрешено загрузить с учетом характеристик цистерны и требований к перевозимому грузу.
- Плотность газа — величина для конкретного продукта или смеси при фактической температуре налива.
- Грузоподъемность — максимальная масса груза, предусмотренная конструкцией вагона.
Рассмотрим тот же пример для цистерны модели 15-1200 с пропаном.
Полезный объем принимаем равным примерно 46,6 м³, или 46 600 литров. При ориентировочной плотности жидкого пропана около 500 кг/м³ при +20 °C получаем:
46,6 м³ × 500 кг/м³ = 23 300 кг = 23,3 тонны.
Если температура продукта снижается и его плотность возрастает, например примерно до 530 кг/м³, то в том же объеме масса составит:
46,6 м³ × 530 кг/м³ = 24 698 кг ≈ 24,7 тонны.
Разница получается около 1,4 тонны на одну цистерну. Поэтому температура и фактическая плотность продукта имеют значение не только для теоретического расчета, но и для планирования крупной партии.
При этом приведенные значения плотности используются как ориентировочный пример. Для рабочего расчета необходимо брать данные по конкретному продукту и фактическим условиям налива.
Теперь, понимая принцип расчета, можно ответить и на смежные вопросы, которые возникают у снабженцев: сколько литров в жд цистерне бензина, сколько литров бензина в жд цистерне, сколько тонн бензина в цистерне жд и какой объём жд цистерны м3 для бензина.
Если требуется определить, сколько литров бензина в железнодорожной цистерне, сначала необходимо узнать модель вагона и допустимый объем налива.
Когда необходимо определить массу, к объему добавляется еще одна переменная — плотность. Поэтому ответ на вопрос «сколько тонн бензина в жд цистерне» зависит как от вместимости конкретного вагона, так и от характеристик перевозимого бензина.
Для ориентировочных расчетов плотность автомобильного бензина может находиться примерно в диапазоне 700–780 кг/м³, однако использовать единую цифру для всех марок и партий некорректно. Точное значение определяется характеристиками конкретного нефтепродукта.
Таким образом, количество литров бензина в вагоне и сколько тонн этого бензина можно перевезти — разные характеристики. Первая связана прежде всего с допустимым объемом налива, вторая дополнительно зависит от плотности и ограничения по грузоподъемности.
Поэтому вместимость жд цистерны для нефтепродуктов в тоннах рассчитывается для конкретного вида топлива и конкретного вагона, а не определяется одной универсальной цифрой.
Вместимость жд цистерны для нефтепродуктов и для газа — родственные, но не одинаковые понятия. И в том и в другом случае необходимо различать объем котла в литрах или кубических метрах и фактическую массу продукта в тоннах.
Для СУГ значение температуры особенно существенно из-за заметного изменения плотности жидкой фазы и необходимости оставлять объем для температурного расширения.
Поэтому универсального ответа на вопрос «сколько тонн газа в цистерне» не существует. Для корректного расчета необходимо знать как минимум модель цистерны, допустимый объем налива, вид и состав СУГ, его плотность при фактической температуре и грузоподъемность вагона.
Именно такой расчет позволяет заранее определить необходимое количество цистерн для партии, корректнее оценить логистические расходы и спланировать поставку от точки налива до объекта покупателя.
